全焊接过滤球阀

 产品介绍

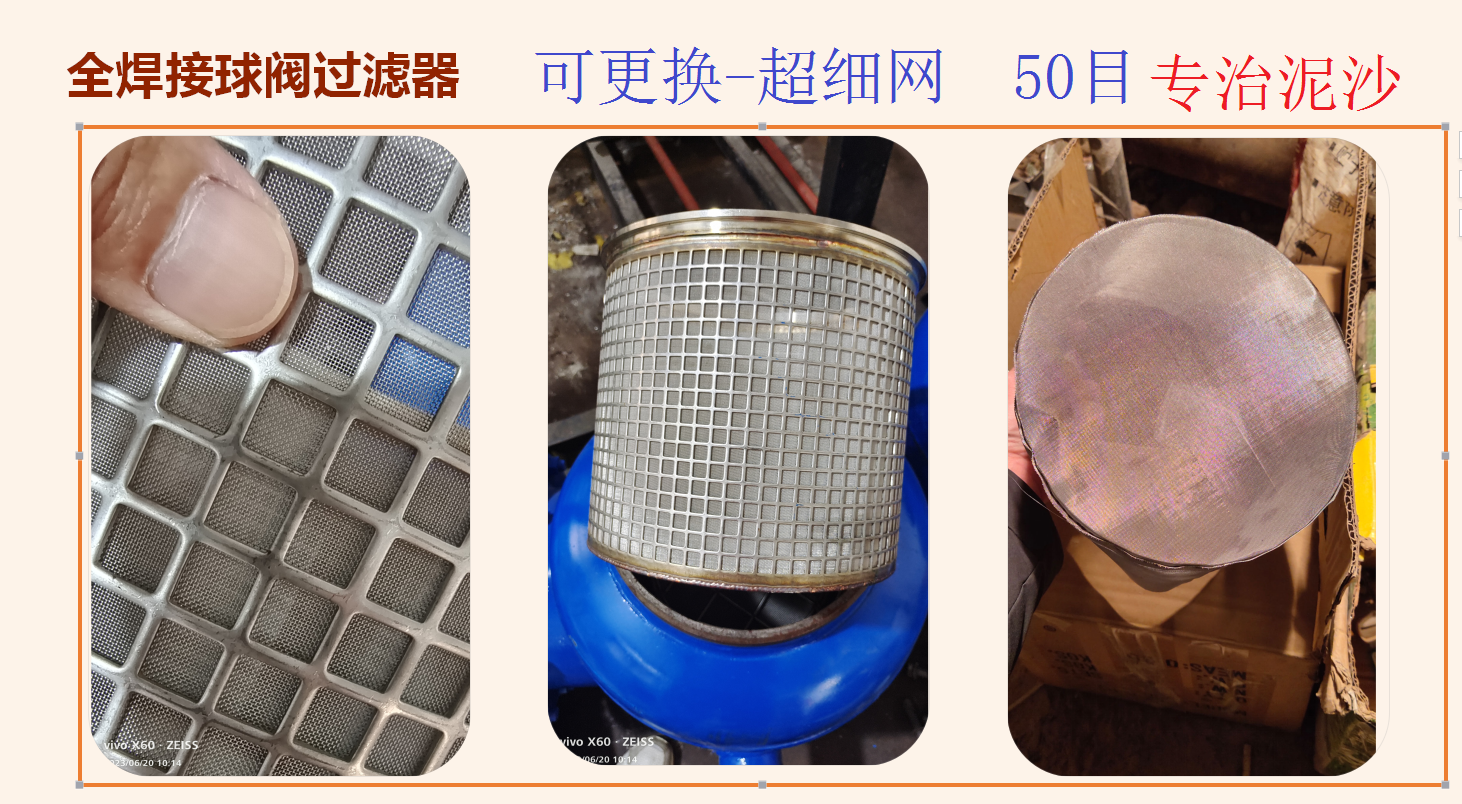

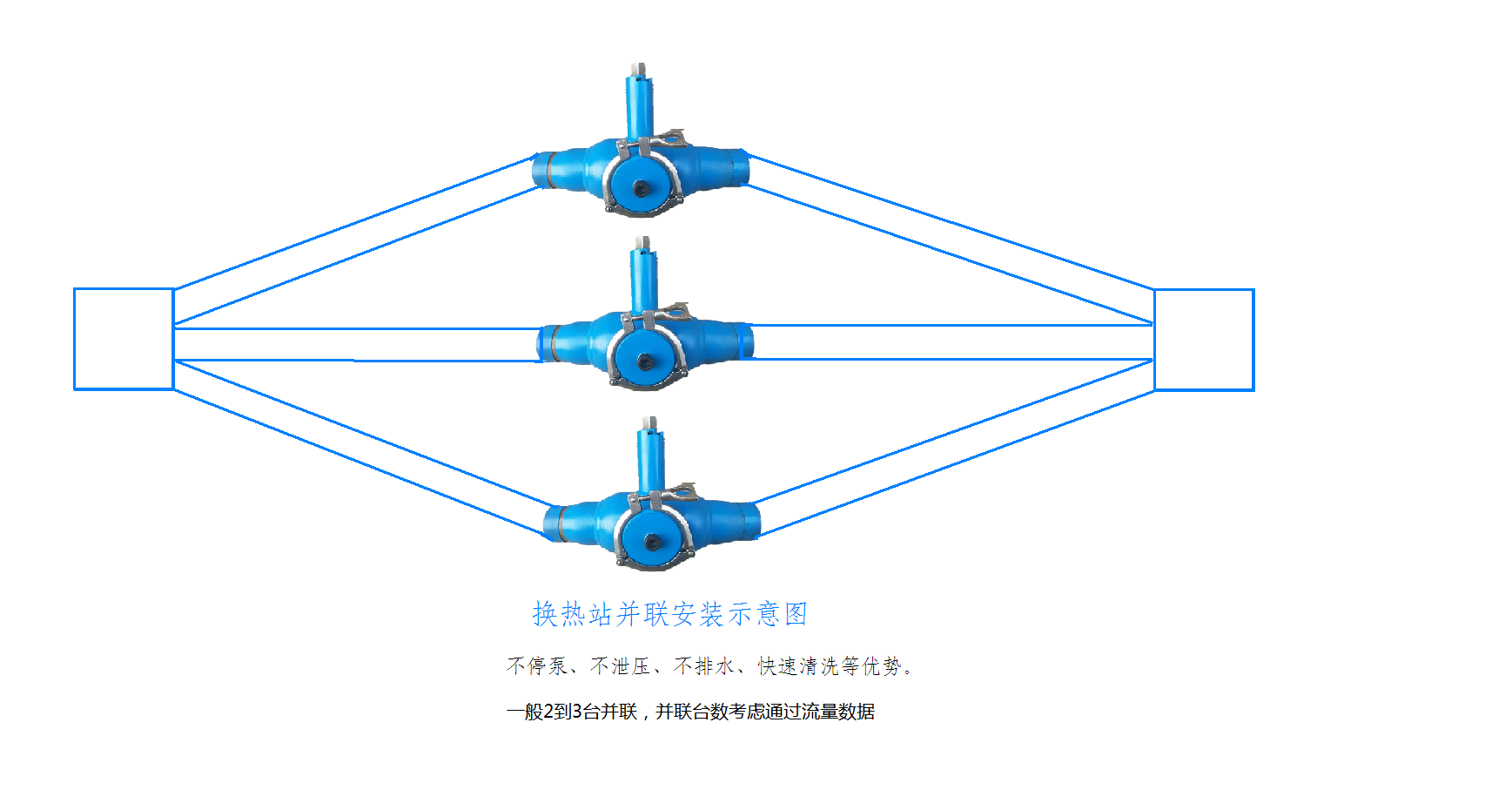

       GLQ61F-16  GLQ361F-16系列全焊接球阀过滤器是一种管道水流过滤装置，可清除水中的各种污物，适用于一切有通过颗粒物直径要求的设备及系统的前过滤装置，该产品集过滤器与球阀为一体，它完美组合可使安装控件更紧凑，运行可靠，拆洗过滤网快捷方便及失水量极小等优点，既有一般过滤器的优秀过滤性能（超细网），又有自身的关断功能。广泛应用于单元入口装置、换热站一次侧过滤和二次侧过滤、空调水系统。其并联安装用于换热站过滤优势明显，可做到不停泵，不泄压，不排水。保持供热安全稳定运行，避免由停泵清洗过滤器带来的温度波动、压力波动、气堵等现象。

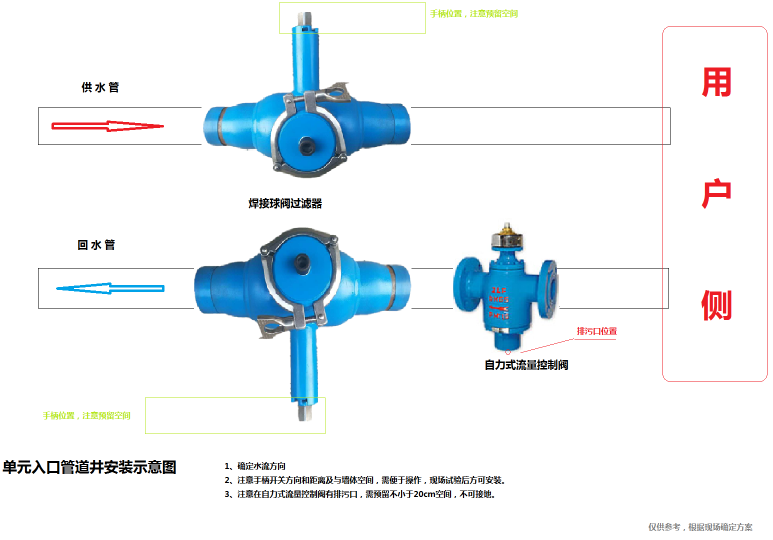

  安装：按过滤器水流方向，清污口朝向方便拆装清理的方向即可，然后两端与管道焊接（建议使用气体保护焊实心焊丝焊接）。注意预留手柄操作空间。出厂前阀门是打开的。(不建议水流方向朝天空，不建议缩径使用)0340

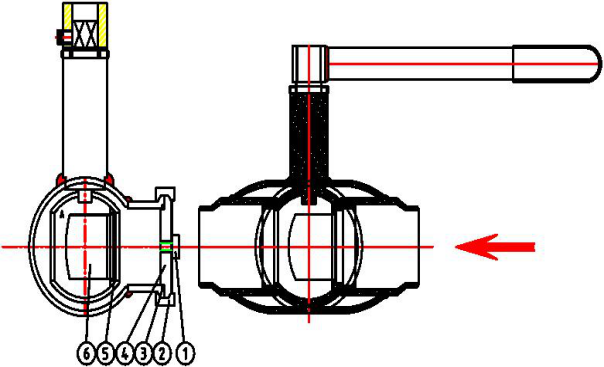

清污：正常通水后，在需要对设备进行清污操作时，先按顺时针方向操作手柄关闭阀门，用扳手将泄压螺栓或阀门（1）旋开，待阀门内部压力卸掉后松开抱箍螺栓，取下抱箍（2）和侧口盖（4），（或盲板）。将固定过滤网的卡簧（5）取下（用内卡簧钳），而后取出过滤网（6）进行清理。清理完毕后按与拆卸相反顺序将部件安装回阀门，盖好侧口盖（4）装上抱箍（2）拧紧螺栓。逆时针操作手柄（或蜗轮）打开阀门即可。（建议阀前后安装压力表）5522

   维护：本产品阀体材质与管道相同，内部密封材质采用碳纤维、石墨等材料填充，除正常清污操作外不需要进行其他维护。l

    不建议采用缩径焊接球阀过滤器

      某热力换热站采用缩径焊接球阀过滤器，而且此阀门应用的是锥形不锈钢板网，DN200阀门其洁净阻力达0.51Mpa，最大流量89m³/小时与设计最大流量180严重不符。

          我们计算一下缩颈焊接球阀过滤器阀门真实口径，缩颈焊接球阀DN200采用的是内径150的球体，在球体上安装一个锥形过滤网，其过滤网单边卡沿为12-15毫米，双边为30毫米，球体150毫米减去30毫米的过滤器卡沿=120毫米，钢板锥形滤网阻力超过5米，那么我们得出结论是DN200缩颈焊接球阀过滤器实际使用管径小于DN125，实际使用流量小于DN100空管。不宜选用。
